해양 엔지니어링 및 유체 제어 시스템의 복잡한 세계에서는 해양 글로브 밸브와 체크 밸브라는 두 가지 유형의 밸브가 중요한 역할을 합니다. 고품질 해양 글로브 밸브 공급업체로서 저는 이 두 밸브 유형의 차이점에 대해 수많은 문의를 받았습니다. 이러한 차이점을 이해하는 것은 조선소에서 유지보수 직원에 이르기까지 해양 산업에 종사하는 모든 사람에게 필수적입니다. 이번 블로그에서는 해양 글로브 밸브와 체크 밸브의 고유한 특징, 기능 및 응용 분야를 자세히 살펴보겠습니다.
구조와 디자인
구조부터 시작해 보겠습니다. 해양 글로브 밸브는 독특한 구형 몸체 디자인을 가지고 있습니다. 밸브 내부에는 플러그 또는 디스크라고 불리는 이동식 디스크 모양 요소가 있습니다. 이 디스크는 핸드휠이나 액추에이터로 회전할 수 있는 스템에 연결됩니다. 스템이 회전하면 디스크가 밸브 본체 내에서 위아래로 움직입니다. 밸브 시트는 원형 개구부이며 디스크는 이 개구부를 완전히 닫아 유체의 흐름을 멈추거나 들어올려 유체가 통과할 수 있도록 할 수 있습니다. 디스크와 시트 사이의 열림량을 점진적으로 조절할 수 있어 유량을 정밀하게 제어할 수 있도록 설계되었습니다.
반면에 체크밸브는 구조가 훨씬 단순하다. 일반적으로 밸브 본체, 디스크 또는 볼, 스프링(경우에 따라)으로 구성됩니다. 디스크나 공은 흐름을 제어하는 움직이는 부분입니다. 밸브는 유체가 정방향으로 흐를 때 유체의 압력에 의해 디스크나 볼이 열리면서 유체가 통과할 수 있도록 설계되었습니다. 흐름이 역전되려고 하면 역압에 의해 디스크나 볼이 밸브 시트에 밀려 유체의 역류를 방지합니다.
흐름 제어 메커니즘
유량 제어 메커니즘은 이 두 밸브 사이의 가장 중요한 차이점이 명백해지는 부분입니다. 해양 글로브 밸브는 다중 회전 밸브입니다. 즉, 밸브를 완전히 열거나 닫으려면 스템을 여러 번 회전해야 합니다. 이러한 특성은 정밀한 유량 조절이 필요한 응용 분야에 이상적입니다. 예를 들어, 해양 보일러 시스템에서는 글로브 밸브를 사용하여 보일러로 유입되는 물이나 증기의 양을 제어할 수 있습니다. 디스크의 위치를 조정함으로써 운전자는 보일러의 최적 작동 조건을 유지하기 위해 유량을 미세 조정할 수 있습니다.
이에 비해 체크 밸브는 단방향 밸브입니다. 유일한 목적은 유체가 한 방향으로만 흐르도록 하는 것입니다. 유량을 조절하는 수단을 제공하지 않습니다. 순방향 흐름 압력이 밸브를 열 만큼 충분하면 유체가 자유롭게 통과할 수 있습니다. 압력이 떨어지거나 흐름이 역전되면 밸브가 자동으로 닫힙니다. 체크 밸브는 펌프의 흡입 및 토출 라인과 같이 역류 방지가 중요한 시스템에 일반적으로 사용됩니다. 펌프가 탱크에서 물을 펌핑하는 경우 배출 라인에 설치된 체크 밸브는 펌프가 정지할 때 물이 펌프로 역류하는 것을 방지합니다.
해양 산업의 응용
해양 산업에서 해양 글로브 밸브와 체크 밸브의 적용은 다양하며 기능에 따라 다릅니다.
마린 글로브 밸브는 정확한 유량 제어가 필요한 시스템에 널리 사용됩니다. 보일러 시스템 외에도 냉각수 시스템에도 사용됩니다. 선박의 엔진 냉각 시스템에서 글로브 밸브를 사용하여 엔진의 여러 부분으로의 냉각수 흐름을 제어할 수 있습니다. 이는 엔진을 적절한 작동 온도로 유지하는 데 도움이 되며, 이는 엔진 성능과 수명에 매우 중요합니다. 또 다른 응용 분야는 연료유 시스템입니다. 글로브 밸브를 사용하면 엔진으로의 연료유 흐름을 조절하여 엔진이 효율적인 작동을 위해 정확한 양의 연료를 공급받을 수 있도록 할 수 있습니다.
반면에 체크 밸브는 다양한 해양 시스템에서 역류를 방지하는 데 없어서는 안 될 요소입니다. 평형수 시스템에서는 평형수의 역류를 방지하기 위해 체크 밸브를 사용합니다. 밸러스트수는 선박을 안정시키는 데 사용되며, 물이 통제되지 않은 방식으로 역류할 경우 선박의 안정성에 영향을 미칠 수 있습니다. 빌지 펌핑 시스템에서 체크 밸브는 선박 밖으로 펌핑된 빌지수가 빌지로 역류하지 않도록 합니다. 이는 빌지 영역을 건조한 상태로 유지하고 선박 구조에 대한 잠재적인 손상을 방지하는 데 도움이 됩니다.
장점과 단점
각 밸브 유형에는 고유한 장점과 단점이 있습니다.
해양 글로브 밸브의 가장 큰 장점은 정밀한 유량 제어 능력입니다. 다양한 범위의 유속을 제공하도록 조정될 수 있으며 이는 많은 해양 응용 분야에서 매우 유용합니다. 그러나 단점 중 하나는 상대적으로 높은 압력 강하입니다. 복잡한 내부 구조와 유체가 디스크 주위로 흐르는 방식으로 인해 유체가 밸브를 통과할 때 상당한 압력 손실이 발생합니다. 이렇게 하면 시스템을 통해 유체를 펌핑하는 데 더 많은 에너지가 필요할 수 있습니다.
반면에 체크 밸브는 단순한 설계로 인해 압력 강하가 매우 낮습니다. 이는 밸브가 열려 있을 때 유체가 최소한의 저항으로 흐를 수 있게 해줍니다. 체크 밸브의 자동 작동 또한 외부 제어가 필요하지 않기 때문에 큰 장점입니다. 그러나 디스크나 볼이 걸리거나 스프링(있는 경우)이 탄력성을 잃으면 체크 밸브가 고장나기 쉽습니다. 어떤 경우에는 유체의 잔해로 인해 밸브가 오작동할 수도 있습니다.
기타 관련 해양 밸브
해양 글로브 밸브 및 체크 밸브 외에도 언급할 가치가 있는 다른 유형의 해양 밸브가 있습니다. 예를 들어,해양용 압력 감소 밸브시스템의 유체 압력을 안전하고 원하는 수준으로 낮추는 데 사용됩니다. 이는 고압 유체가 특정 구성 요소에 들어가기 전에 감소되어야 하는 시스템에서 일반적으로 사용됩니다.
그만큼해양 버터플라이 밸브해양 산업에서 널리 사용되는 또 다른 유형의 밸브입니다. 흐름을 제어하기 위해 축을 중심으로 회전하는 디스크를 갖춘 간단하고 컴팩트한 디자인입니다. 버터플라이 밸브는 상대적으로 가볍고 작동이 쉽기 때문에 직경이 큰 파이프라인에 자주 사용됩니다.

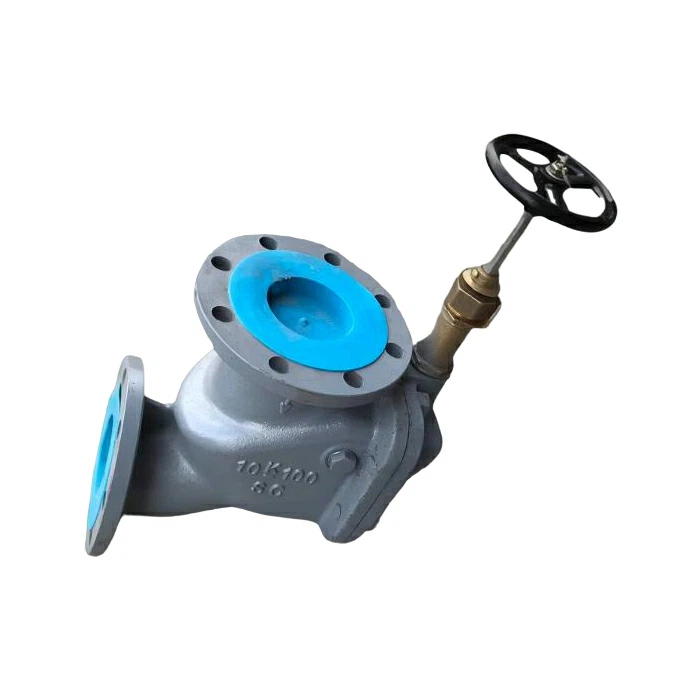

그만큼해양 폭풍 밸브폭풍이나 거친 바다에서 바닷물이 선박 내부로 유입되는 것을 방지하도록 설계되었습니다. 일반적으로 선박의 선체에 설치되며 침수로부터 선박을 보호하기 위해 신속하게 닫을 수 있습니다.
결론
결론적으로 해양 글로브 밸브와 체크 밸브는 해양 산업에서 구조, 흐름 제어 메커니즘 및 응용 분야가 서로 다른 두 가지 유형의 밸브입니다. 해양 글로브 밸브 공급업체로서 저는 올바른 응용 분야에 적합한 밸브를 선택하는 것이 중요하다는 것을 이해하고 있습니다. 정밀한 흐름 제어이든 역류 방지이든 적절한 밸브를 선택하면 해양 시스템의 효율성과 안전성을 크게 향상시킬 수 있습니다.
해양 산업에 종사하고 있으며 고품질 해양 글로브 밸브가 필요하거나 밸브 선택에 대해 질문이 있는 경우 조달 논의에 참여해 보시기 바랍니다. 저는 귀하의 밸브 요구 사항에 가장 적합한 솔루션을 제공하기 위해 왔습니다.
참고자료
- 다양한 해양 밸브와 그 응용 분야에 대한 포괄적인 가이드인 "해양 밸브 핸드북"입니다.
- 해양 엔지니어링 및 유체 제어 시스템과 관련된 산업 표준 및 규정입니다.
